丰满人妻被中出中文字幕,少妇太爽了在线观看,久久精品麻豆日日躁夜夜躁,狠狠躁夜夜躁青青草原软件

隨著工業(yè)技術(shù)的快速發(fā)展，對(duì)材料性能的要求日益提高，尤其是在耐腐蝕性、強(qiáng)度和經(jīng)濟(jì)性之間尋求平衡的需求愈發(fā)迫切。S32001雙相不銹鋼（UNS S32001）作為一種新型經(jīng)濟(jì)型雙相不銹鋼，憑借其優(yōu)異的綜合性能，逐漸成為石油化工、海洋工程、環(huán)保設(shè)備等領(lǐng)域的理想選擇。本文將從材料特性、力學(xué)性能、耐腐蝕機(jī)理、典型工業(yè)應(yīng)用及未來發(fā)展方向等方面，全面解析S32001雙相不銹鋼的核心優(yōu)勢與應(yīng)用潛力。

一、S32001雙相不銹鋼的材料特性

1. 雙相不銹鋼的微觀結(jié)構(gòu)

雙相不銹鋼（DSS）的典型特征是微觀組織中奧氏體（γ相）和鐵素體（α相）兩相共存，兩相比例接近1:1。S32001通過精確的化學(xué)成分設(shè)計(jì)（低碳、高鉻、添加氮和鉬），在固溶處理后形成穩(wěn)定的雙相結(jié)構(gòu)。這種結(jié)構(gòu)賦予材料以下優(yōu)勢：

高強(qiáng)度：鐵素體相提供高屈服強(qiáng)度，奧氏體相增強(qiáng)韌性，綜合抗拉強(qiáng)度可達(dá)普通奧氏體不銹鋼（如304）的2倍。

耐腐蝕性：兩相協(xié)同作用有效抑制點(diǎn)蝕、縫隙腐蝕和應(yīng)力腐蝕開裂。

經(jīng)濟(jì)性：相比傳統(tǒng)雙相鋼（如2205），S32001通過降低鎳、鉬含量降低成本，同時(shí)保持性能平衡。

2. 化學(xué)成分與標(biāo)準(zhǔn)

S32001的典型化學(xué)成分如下（質(zhì)量百分比）：

Cr（鉻）：19.0~21.0%
Ni（鎳）：1.5~3.0%
Mo（鉬）：1.0~2.0%
N（氮）：0.15~0.25%
C（碳）：≤0.03%

其符合標(biāo)準(zhǔn)包括：ASTM A240/A240M（板材）、ASTM A276（棒材）、GB/T 3280（中國標(biāo)準(zhǔn)）等。

二、核心性能解析

1. 力學(xué)性能

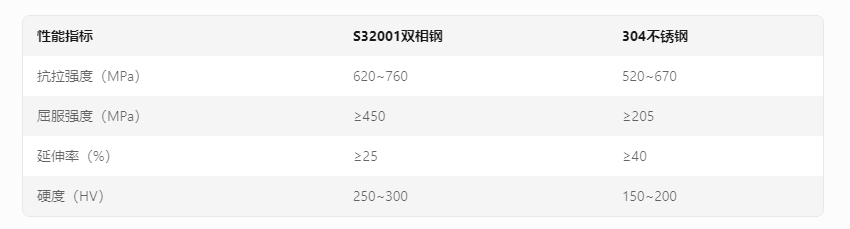

S32001的室溫力學(xué)性能顯著優(yōu)于傳統(tǒng)奧氏體不銹鋼：

優(yōu)勢分析：

高屈服強(qiáng)度使其適用于承受高載荷的結(jié)構(gòu)件（如壓力容器、橋梁支架）。

良好的塑性和加工硬化能力，適用于冷成型工藝。

2. 耐腐蝕性能

S32001的耐腐蝕機(jī)理源于其化學(xué)成分與雙相結(jié)構(gòu)的協(xié)同作用：

抗點(diǎn)蝕能力：高鉻（Cr）和氮（N）含量顯著提升點(diǎn)蝕當(dāng)量（PREN≥28），在含Cl?環(huán)境中（如海水、酸性介質(zhì)）表現(xiàn)優(yōu)異。

抗應(yīng)力腐蝕開裂（SCC）：雙相結(jié)構(gòu)阻礙裂紋擴(kuò)展，適用于高溫高壓環(huán)境（如油氣管道）。

耐均勻腐蝕：在稀硫酸、磷酸等非氧化性酸中腐蝕速率低于傳統(tǒng)304不銹鋼。

實(shí)驗(yàn)數(shù)據(jù)對(duì)比：

在5% NaCl溶液中，S32001的臨界點(diǎn)蝕溫度（CPT）為35℃，顯著高于304不銹鋼的15℃。

三、工業(yè)應(yīng)用場景分析

1. 石油化工領(lǐng)域

應(yīng)用實(shí)例：煉油廠脫硫裝置、酸性氣體輸送管道。

優(yōu)勢體現(xiàn)：

耐受H?S、CO?等腐蝕性氣體，避免因硫化物應(yīng)力腐蝕引發(fā)的設(shè)備失效。

高強(qiáng)度和輕量化設(shè)計(jì)降低設(shè)備壁厚，節(jié)約材料成本。

2. 海洋工程與海水處理

典型應(yīng)用：

海水淡化裝置中的蒸發(fā)器、冷凝器。

海洋平臺(tái)的結(jié)構(gòu)支撐件、海底管道。

性能匹配：

耐海水沖刷腐蝕，使用壽命比316L不銹鋼提高30%以上。

低鎳設(shè)計(jì)減少海洋生物附著風(fēng)險(xiǎn)。

3. 環(huán)保與能源設(shè)備

脫硫脫硝系統(tǒng)：煙氣處理設(shè)備中的吸收塔、煙道內(nèi)襯。

垃圾焚燒廠：耐高溫氯化物腐蝕，延長設(shè)備檢修周期。

4. 食品與制藥工業(yè)

應(yīng)用場景：高鹽、高濕環(huán)境下的儲(chǔ)罐、輸送管道。

合規(guī)性：符合FDA和EHEDG標(biāo)準(zhǔn)，確保食品接觸安全性。

四、加工與焊接關(guān)鍵技術(shù)

1. 熱加工與冷成型

熱加工溫度：建議控制在1050~1150℃，避免σ相析出導(dǎo)致脆性。

冷成型工藝：需控制變形量（≤20%），避免因加工硬化引發(fā)開裂。

2. 焊接工藝要點(diǎn)

焊材選擇：推薦使用ER2209或匹配的雙相鋼焊絲。

參數(shù)控制：

層間溫度≤150℃，防止熱影響區(qū)（HAZ）鐵素體比例過高。

采用TIG或激光焊接，減少焊縫區(qū)脆化風(fēng)險(xiǎn)。

焊后處理：必要時(shí)進(jìn)行固溶處理（1050℃水淬），恢復(fù)雙相平衡。

五、挑戰(zhàn)與未來發(fā)展方向

1. 當(dāng)前局限性

溫度限制：長期使用溫度需低于250℃，避免475℃脆性。

厚板加工難度：大厚度板材易出現(xiàn)中心偏析，需優(yōu)化連鑄工藝。

2. 技術(shù)改進(jìn)方向

成分優(yōu)化：通過微合金化（如添加Cu、W）進(jìn)一步提升耐蝕性。

表面處理技術(shù)：開發(fā)鈍化、涂層技術(shù)以拓展極端環(huán)境應(yīng)用。

3. 市場趨勢

綠色制造：低碳生產(chǎn)工藝（如氫冶金）降低碳排放。

替代傳統(tǒng)材料：在船舶、新能源汽車電池包等領(lǐng)域替代碳鋼和鋁合金。

綜上所述，S32001雙相不銹鋼憑借其高強(qiáng)度、耐腐蝕和經(jīng)濟(jì)性，已成為現(xiàn)代工業(yè)材料的重要選擇。隨著制造技術(shù)的進(jìn)步與環(huán)保需求的升級(jí)，其在極端環(huán)境、新能源等領(lǐng)域的應(yīng)用潛力將進(jìn)一步釋放。未來，通過材料研發(fā)與工藝創(chuàng)新的結(jié)合，S32001有望成為推動(dòng)高端裝備制造的“綠色引擎”。
