如何挑選優(yōu)質(zhì)310S不銹鋼板？全面解析其特性與使用建議
310S不銹鋼作為耐高溫、耐腐蝕的高端奧氏體不銹鋼，廣泛應(yīng)用于石化、能源、熱處理等行業(yè)的核心設(shè)備制造。然而，市場上產(chǎn)品質(zhì)量參差不齊，如何精準(zhǔn)選購優(yōu)質(zhì)310S板材成為工程采購的關(guān)鍵挑戰(zhàn)。本文將從材料特性、市場現(xiàn)狀、選購技巧、應(yīng)用場景四大維度，提供系統(tǒng)化解決方案。
一、310S不銹鋼核心特性深度解析
1.1 材料成分與結(jié)構(gòu)特征
黃金配比成分：典型成分為Cr 24-26%、Ni 19-22%、C≤0.08%，高鉻鎳含量形成穩(wěn)定奧氏體結(jié)構(gòu)，Si含量1.5%提升高溫抗氧化性
相變控制技術(shù)：通過固溶處理（1050-1150℃快冷）消除σ相析出風(fēng)險(xiǎn)，確保組織均勻性
晶粒度控制：ASTM 7-8級晶粒標(biāo)準(zhǔn)，避免粗晶導(dǎo)致的力學(xué)性能下降

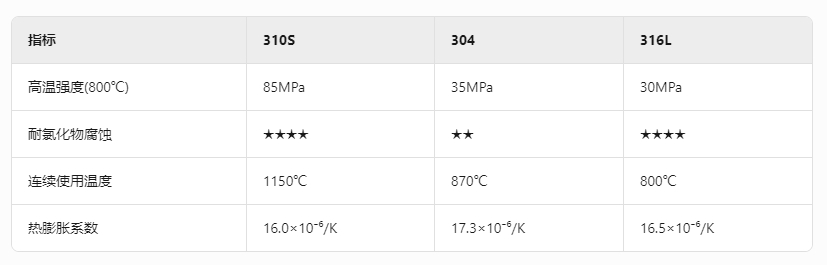

1.2 性能數(shù)據(jù)對比（310S vs 304/316L）
1.3 關(guān)鍵應(yīng)用場景適配性
極端高溫環(huán)境：熔煉爐輻射管、熱處理料盤（抗蠕變溫度達(dá)1100℃）
復(fù)合腐蝕工況：硫化氫反應(yīng)器（H2S濃度>5%時(shí)腐蝕速率<0.1mm/年）
熱循環(huán)應(yīng)力場：裂解爐對流段模塊（熱疲勞壽命>5000次循環(huán)）
二、310S不銹鋼板市場現(xiàn)狀與風(fēng)險(xiǎn)預(yù)警
2.1 劣質(zhì)產(chǎn)品三大造假手法
成分縮水：Ni含量降至18%以下，Cr含量不足23%，導(dǎo)致高溫強(qiáng)度下降40%
以次充好：用309S或314不銹鋼冒充，耐溫性能降低200℃
工藝缺陷：冷軋?zhí)娲鸁彳?，未做固溶處理，晶間腐蝕風(fēng)險(xiǎn)增加5倍
2.2 行業(yè)質(zhì)量認(rèn)證體系
國際認(rèn)證：ASTM A240/A240M-22標(biāo)準(zhǔn)，EN 10088-2規(guī)范
國內(nèi)認(rèn)證：GB/T 4237-2015 Ⅱ級品要求，需查驗(yàn)質(zhì)保書編號可追溯性
特殊認(rèn)證：PED 2014/68/EU壓力設(shè)備指令認(rèn)證（承壓部件必備）
2.3 價(jià)格波動規(guī)律
鎳價(jià)每上漲1000美元/噸，310S成本增加1200元/噸
2023年Q3主流品牌價(jià)差：太鋼（38500元/噸） vs 小廠（28500元/噸）
三、五步法精準(zhǔn)選購優(yōu)質(zhì)310S板材
3.1 需求精準(zhǔn)定位
溫度梯度分析：800℃以下可考慮304H，1000℃以上必須采用310S
介質(zhì)兼容性驗(yàn)證：含硫煙氣需額外檢測Cu元素含量（建議＞0.5%）
力學(xué)性能要求：承重部件需確保抗拉強(qiáng)度≥515MPa
3.2 供應(yīng)商資質(zhì)審查
必備資質(zhì)：特種設(shè)備生產(chǎn)許可證（TS）、ISO 9001體系認(rèn)證
設(shè)備核查：需配備光譜分析儀、金相顯微鏡等檢測設(shè)備
案例驗(yàn)證：要求提供同類工況成功應(yīng)用案例（3年以上運(yùn)行記錄）
3.3 材料檢測關(guān)鍵點(diǎn)
快速鑒別法：硝酸點(diǎn)試（310S無變色，201不銹鋼5秒變棕）
專業(yè)檢測項(xiàng)：
光譜分析（Ni+Cr≥43%）
金相檢驗(yàn)（δ鐵素體含量＜1%）
晶間腐蝕測試（ASTM A262 Practice E 彎曲無裂紋）
3.4 加工性能預(yù)判
冷成型控制：彎曲半徑需≥3倍板厚，避免馬氏體轉(zhuǎn)變
焊接工藝要點(diǎn)：推薦ER310焊絲，層間溫度嚴(yán)格控制在150℃以下
表面處理禁忌：避免酸洗過度導(dǎo)致晶界腐蝕，建議采用電解拋光
四、全生命周期使用建議
4.1 安裝調(diào)試規(guī)范
吊裝防護(hù)：使用尼龍吊帶，防止表面劃傷引發(fā)應(yīng)力腐蝕
異種鋼連接：與碳鋼接觸處需加絕緣墊片，電位差控制在0.5V以內(nèi)
熱脹補(bǔ)償：每米管線預(yù)留8mm膨脹間隙（800℃工況）
4.2 運(yùn)行維護(hù)要點(diǎn)
溫度控制：避免長期在1150-1250℃區(qū)間運(yùn)行（氧化速率劇增）
清焦周期：燃燒器噴嘴建議每2000小時(shí)機(jī)械清焦，禁用鹽酸清洗
損傷評估：表面出現(xiàn)網(wǎng)狀裂紋需立即停機(jī)，防止高溫硫蝕穿透
4.3 報(bào)廢判定標(biāo)準(zhǔn)
壁厚減薄量＞設(shè)計(jì)厚度的30%
氧化皮剝落面積＞50%
出現(xiàn)貫穿性裂紋或嚴(yán)重晶間腐蝕
五、典型應(yīng)用場景解決方案
5.1 乙烯裂解爐管選型
優(yōu)先選用離心鑄造310S（壁厚均勻性±0.5mm）
焊接接頭需100%RT檢測+硬度測試（HB≤200）
建議每2年進(jìn)行紅外熱成像檢測，監(jiān)控溫度分布
5.2 垃圾焚燒爐過熱器
需復(fù)合處理：表面噴鋁處理（厚度0.1mm）抗氯腐蝕
結(jié)構(gòu)優(yōu)化：采用蛇形管設(shè)計(jì)，避免煙氣直沖
監(jiān)測系統(tǒng)：安裝在線腐蝕探針，Cl?濃度報(bào)警值設(shè)50ppm
5.3 硝酸冷凝器選材
板厚要求：≥6mm（濃度50%硝酸工況）
表面處理：電解拋光至Ra≤0.4μm
流速控制：介質(zhì)流速＜2m/s，防止沖刷腐蝕
綜上所述，選購310S不銹鋼板是涉及材料科學(xué)、工藝技術(shù)、質(zhì)量管理的系統(tǒng)工程。建議建立供應(yīng)商動態(tài)評估體系，關(guān)鍵項(xiàng)目采用第三方監(jiān)理檢測，同時(shí)加強(qiáng)技術(shù)人員專業(yè)培訓(xùn)。隨著NACE MR0175/ISO 15156標(biāo)準(zhǔn)的更新，建議企業(yè)每三年更新一次選材規(guī)范，確保設(shè)備安全可靠運(yùn)行。
關(guān)于我們
服務(wù)簡介
現(xiàn)貨商城
聯(lián)系我們
