丰满人妻被中出中文字幕,少妇太爽了在线观看,久久精品麻豆日日躁夜夜躁,狠狠躁夜夜躁青青草原软件

316L不銹鋼作為一種低碳奧氏體不銹鋼，因其優(yōu)異的耐腐蝕性、高溫性能和加工性能，被廣泛應(yīng)用于化工、海洋工程、醫(yī)療設(shè)備、食品加工等領(lǐng)域。在其生產(chǎn)過程中，表面處理工藝對材料的最終性能和應(yīng)用場景具有重要影響。其中，BA（Bright Annealing）表面和2B表面是兩種常見的表面處理方式。本文將從加工工藝、表面特性、應(yīng)用場景及選型建議等方面進(jìn)行全面對比。

一、316L不銹鋼的基本特性

在深入探討表面處理之前，有必要了解316L不銹鋼的材質(zhì)特性：

成分特點(diǎn)：

316L是含鉬低碳不銹鋼（碳含量≤0.03%），主要成分為Cr（16-18%）、Ni（10-14%）、Mo（2-3%）。低碳設(shè)計(jì)使其在焊接和腐蝕敏感環(huán)境中表現(xiàn)更優(yōu)。

核心性能：

耐腐蝕性：對氯化物、硫酸、有機(jī)酸等介質(zhì)有極強(qiáng)抵抗力，尤其在海洋環(huán)境中優(yōu)于304不銹鋼。

高溫強(qiáng)度：可在400℃以下長期穩(wěn)定工作。

加工性能：可通過冷軋、熱軋、沖壓等方式成型。

二、表面處理工藝的定義與流程

1. BA表面（Bright Annealing）

BA表面即光亮退火表面，其核心在于通過特殊工藝實(shí)現(xiàn)表面光潔度的提升。

加工流程：

冷軋至目標(biāo)厚度；

在保護(hù)氣氛（如氫氣或氮?dú)饣旌蠚怏w）中進(jìn)行退火處理，避免氧化；

控制冷卻速度，保留金屬自然光澤；

輕微平整處理，消除應(yīng)力。

工藝特點(diǎn)：

無氧化皮生成，無需酸洗；

表面反射率高，接近鏡面效果；

保留金屬原始鈍化膜，耐腐蝕性更優(yōu)。

2. 2B表面

2B表面是冷軋不銹鋼的標(biāo)準(zhǔn)表面處理方式，其名稱來源于美國ASTM標(biāo)準(zhǔn)。

加工流程：

冷軋至目標(biāo)厚度；

在空氣環(huán)境中進(jìn)行退火處理，形成氧化層；

酸洗去除氧化皮；

通過平整輥進(jìn)行輕度冷軋，獲得均勻亞光表面。

工藝特點(diǎn)：

表面呈銀白色啞光效果；

微觀存在均勻分布的細(xì)小凹凸；

成本低于BA處理，適合大規(guī)模生產(chǎn)。

三、表面特性的對比分析

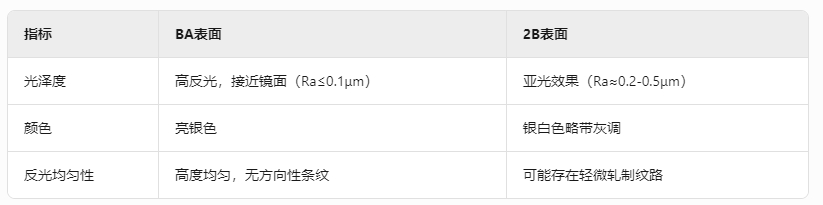

1. 外觀與光澤度

說明：

BA表面的高光澤度使其適用于對美觀要求高的場合，如建筑裝飾；而2B表面則更偏向工業(yè)實(shí)用風(fēng)格。

2. 表面粗糙度與清潔度

BA表面：

粗糙度Ra值通?！?.1μm；

無氧化皮殘留，表面鈍化膜完整；

不易附著指紋和污染物。

2B表面：

粗糙度Ra值在0.2-0.5μm之間；

酸洗后表面可能存在微觀凹坑；

需后續(xù)清洗去除加工殘留物。

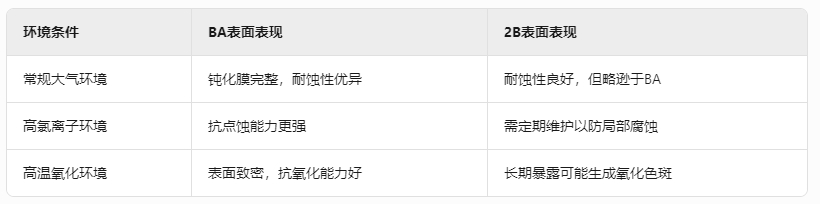

3. 耐腐蝕性差異

機(jī)理分析：

BA表面在保護(hù)氣氛下退火，避免了氧化皮的形成，保留了金屬自然鈍化層的完整性；而2B表面經(jīng)過酸洗，雖然去除了氧化皮，但表面微觀結(jié)構(gòu)可能引入活性位點(diǎn)，降低抗腐蝕能力。

4. 加工性能對比

沖壓成型性：

2B表面因存在微觀粗糙度，在深沖壓時(shí)潤滑效果更好，可減少模具磨損。

焊接適應(yīng)性：

BA表面在焊接后需重新進(jìn)行局部退火處理以恢復(fù)耐蝕性；2B表面可直接焊接，但需注意熱影響區(qū)變色問題。

涂層附著力：

2B表面的粗糙表面更有利于噴涂或電鍍層附著。

四、應(yīng)用場景的差異化選擇

1. BA表面的典型應(yīng)用

高端裝飾領(lǐng)域：

建筑幕墻、電梯轎廂、奢侈品展柜等需要鏡面效果的場景。

精密儀器部件：

半導(dǎo)體設(shè)備、醫(yī)療手術(shù)器械，要求表面超潔凈、無污染物殘留。

嚴(yán)苛腐蝕環(huán)境：

海水淡化設(shè)備、化工廠反應(yīng)釜襯里等。

2. 2B表面的適用領(lǐng)域

工業(yè)設(shè)備制造：

儲罐、管道、閥門等對表面光澤度要求不高的部件。

食品加工行業(yè)：

工作臺面、輸送帶，需滿足FDA清潔標(biāo)準(zhǔn)且成本可控。

汽車零部件：

排氣系統(tǒng)、結(jié)構(gòu)件，需兼顧耐蝕性與加工經(jīng)濟(jì)性。

五、選型決策的關(guān)鍵因素

在實(shí)際選型中，需綜合考慮以下維度：

成本預(yù)算：

BA處理因需保護(hù)氣氛設(shè)備，成本比2B表面高20-30%。

耐蝕性需求：

長期暴露于腐蝕介質(zhì)的環(huán)境優(yōu)選BA表面。

加工工藝匹配：

涉及后續(xù)沖壓、焊接等工序時(shí)需評估表面處理的兼容性。

外觀標(biāo)準(zhǔn)：

裝飾性用途必須選擇BA處理，工業(yè)用途可接受2B表面。

六、使用與維護(hù)建議

1. BA表面的維護(hù)要點(diǎn)

避免硬物刮擦，防止破壞鏡面效果；

定期用中性清潔劑擦拭，保持表面鈍化膜；

焊接后需對熱影響區(qū)進(jìn)行重新鈍化處理。

2. 2B表面的注意事項(xiàng)

運(yùn)輸過程中需覆保護(hù)膜防止劃傷；

在潮濕環(huán)境中建議增加防銹涂層；

酸洗殘留可能需二次清洗以滿足醫(yī)療級潔凈度。

七、未來發(fā)展趨勢

隨著表面處理技術(shù)進(jìn)步，兩種工藝的界限逐漸模糊。例如：

復(fù)合處理工藝：在2B表面基礎(chǔ)上增加電解拋光，提升耐蝕性；

環(huán)保型BA處理：采用真空退火替代傳統(tǒng)保護(hù)氣體，降低碳排放。

綜上所述，BA與2B表面處理的差異本質(zhì)上是工藝路線與性能平衡的結(jié)果。BA表面以高成本換取卓越的耐蝕性和美觀性，而2B表面則以經(jīng)濟(jì)性滿足大部分工業(yè)需求。工程師在選型時(shí)需根據(jù)具體工況、預(yù)算及加工鏈條進(jìn)行系統(tǒng)分析，必要時(shí)可委托第三方檢測機(jī)構(gòu)進(jìn)行鹽霧試驗(yàn)、表面能測試等專業(yè)評估。
